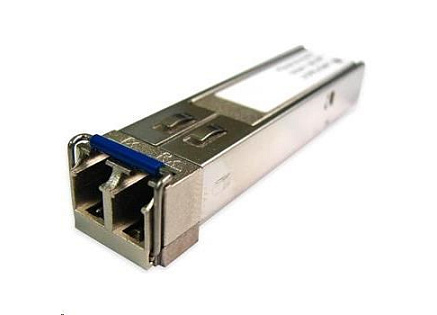

SFP+ transceiver 10GBASE-LR/LW, multirate, SM 10km, 1310nm, LC Duplex, DMI diagnostika, HP kompat JD094B

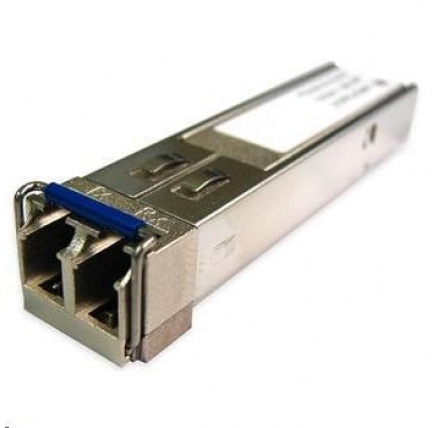

SFP+ transceiver 10GBASE-LR/LW, multirate, SM 10km, 1310nm, LC Duplex, DMI diagnostika, HP kompatibilní

Jak určit zda-li do Vašeho HP přepínače pasuje HPA či HPE modul?
Transceivery OEM s kódem HPA = pro přepínače se softwarem Comware (dnes označována jako řada FlexNetwork)
Transceivery OEM s kódem HPE = pro přepínače se softwarem Pro-Vision (ProCurve) nebo ArubaOS (tyto řady jsou dnes často označovány společně jako Aruba switches)

Přepínače s OS Comware (19xx, 31xx, 36xx, 51xx, 55xx, 57xx, 58xx, 59xx, 75xx, 79xx, 105xx, 119xx, 125xx, 129xx ) jsou HPA
Přepínače ProCurve/ProVision/ Aruba OS (18xx, 25xx, 26xx, 29xx, 35xx, 38xx, 4200, 54xx, 82xx ) poporují pak HPE moduly

KNOWLEDGE BASE
Kompatibilita OEM vložných modulů
Optická rozhraní 100Gbps
Vysokorychlostní formáty optických transceiverů a základní rozdíly
SFP moduly (Small Form-factor Pluggable)

Small Form-factor Pluggable (SFP nebo také mini-GBIC) je technický standard optických vložných transceiverů, definovaný skupinou MSA v květnu 2001.
Jedná se o kompaktní optický transceiver používaný v telekomunikačních a datových sítích. Jde o populární, velmi rozšířený, výrobci aktivních optických komponent masivně podporovaný modul. Jeho modernější konstrukce postupně vytěsňuje starší GBIC.

Na rozdíl od GBIC modulu má SFP přibližně poloviční velikost - menší rozměry umožňují osazení aktivních prvků v hustotě až 48 portů SFP na 1U.

SFP modul je osazený zpravidla duplexním LC konektorem.
Výjimku tvoří některé jedno-vláknové bi-directional SFP (LC simplex či SC simplex) a metalické SFP transceivery (RJ-45).
SFP moduly se vyrábí a dodávají v mnoha variantách podle použitého typu vlákna, přenosového protokolu, překlenované vzdálenosti (až 200km) a vlnové délky.

Moduly mohou, ale nemusí být vybaveny tzv. sadou diagnostických funkcí(MSA SFF-8472). Diagnostiku značí u svých produktů různí výrobci různě DMI= Digital Monitoring Interface, DDM= Digital Diagnostic Monitoring či DDMI= Digital Diagnostic Monitoring Interface. Ve skutečnosti platí, že DMI = DDM = DDMI.
Pomocí této sady funkcí můžeme, pokud to daný prvek (router, switch) podporuje, sledovat provozní teplotu, provozní napětí, úroveň vysílaného signálu i úroveň signálu přijímaného na přijímači atd.

Postupně dochází k vývoji formátů a tak dnes namísto starého GBIC slotu nalezneme v nových zařízeních spíše sloty SFP pro SFP moduly.

Pro vyšší rychlosti jsou pak postupně vytlačovány z trhu 10Gbps formáty XENPAK a X2 - ty jsou dnes v nových zařízeních nahrazovány novějšími formáty typu XFP a především pak SFP+ (SFP PLUS).
Dnes pak dochází i k velkému rozmachu formátů pro vyšší přenosové rychlosti jako je 25Gbps (SFP28), 40Gbps (QSFP+) a 100Gbps (QSFP28).
100Gbps transceivery jsou pak dostupné již v mnoha provedeních a dochází zde k překotnému vývoji.

CFP moduly jsou pak již dnes dostupné i v koherentním a laditelném DWDM provedení a na delší vzdálenosti/ pro operátorská transportní řešení jde aktuálně o preferovaný typ transceiveru.

Aktuálně nejpoužívanějším 100G standardem je ale bezesporu QSFP28, ten vychází z konstrukce QSFP+ a je k tomuto formátu i rozměrově ekvivalentní.
Další používané standardy jsou např. již zmíněné CFP, CFP2, CFP4, CFP8 (písmenko C zde vyjadřuje číslovku 100 – latinsky centum).

A v neposlední řadě tu máme k dispozici ekonomický mikro CXP formát s kterým se počítá jen na opravdu krátké propoje (datacentra).
CXP formát je pak dílem sdružení výrobců IBTA.

V blízké budoucnosti se můžeme také těšit na celou řadu nových formátů
Z novějších a již standardizovaných jmenujme QSFP-DD (Double Density), uQSFP (mikro) a OSFP (Octal).
Ty již budou dláždit cestu k přenosovým rychlostem 400Gbps, 800Gbps, 1T, 2T….

Poslední formátem, na kterém se již pracuje, jsou tzv. OBO porty (On Board Optics) - na čele těchto aktivních prvků nalezneme již jen optický multivláknový MPO konektor – veškeré aktivní zařízení se již přesune na hostboard.

Tyto nové transceivery umožní osazovat aktivní prvky s dnešního pohledu s obrovskou hustotou portů…

Optické transceivery (optické moduly) jsou normalizované zařízení/ zásuvné media konvertory pro použití v produktech třetích výrobců.
Jak již název napovídá, transceivery v sobě vždy sdružují vysílač/ transmitter a přijímač/ reciever. Z toho také vyplívá že pro obousměrný provoz potřebujeme mít k dispozici 2. vlákna. Pro obousměrný provoz po jednom vlákně se používají speciální WDM moduly, které fungují na principu rozdílných vysílacích vlnových délek (dodávají se vždy v páru typ A a typ B) a mají v sobě již zabudovaný WDM filtr (spolu s diagonálním polopropustným zrcadlem).

U optických vložných transceiverů bývá uvedena zpravidla vzdálenost v km, na kterou je až možno daný modul provozovat, důležitější je však přesný údaj Power Budget, tedy výkonová rezerva v jednotkách dB.
Počet km je totiž počítaný právě z hodnoty PB, a záleží pak, jaký měrný útlum pro výpočet dosahu v km byl použit - každý výrobce může údaj počítat jiným koeficientem a tak počet km může být zavádějící.
Některé moduly (např. multi-rate operátorské moduly pro SDH či 4,25 tri-rate moduly pro Fiber Channel) umí pracovat na různých přenosových rychlostech a tak se i liší parametry modulu v závislosti na typu aplikace, kde ho použijeme.

Údaje uvedené v parametrech produktů na www.alternetivo.cz jsou tak udávány vždy pro nejvyšší možnou přenosovou rychlost daného modulu.
Pro ilustraci u 4,25Gbps Multirate produktů je PB udávaný pro 4,25Gbps, tzn. při užití stejného modulu na 1Gbps bude PB (výkonová rezerva) větší než je uvedené v parametrech.

Dále lze v sortimentu optických vložných transceiverů volit mezi standardní teplotní odolností modulu (zpravidla 0-70C), nebo mezi
